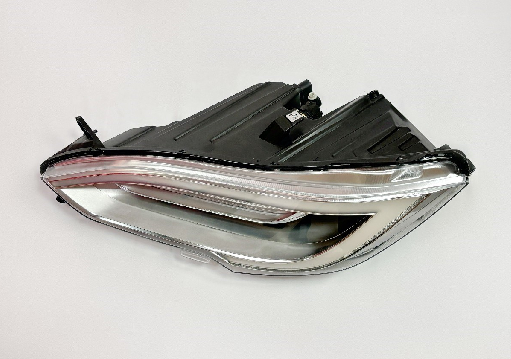

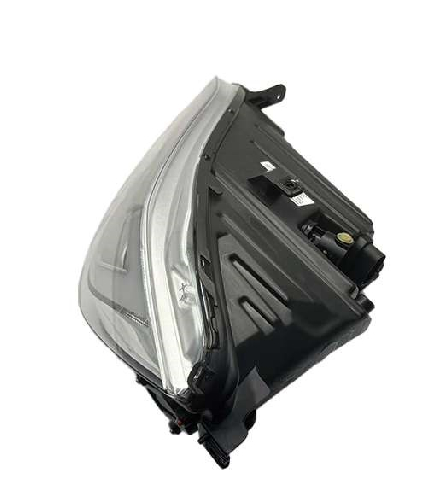

2016年2021年のテスラモデルSのフロント右ヘッドライト 1053574-00-E (CFNブランド)

基本機能

1. 高視力 照明都市での運転では低光線が120°幅の光パターン (範囲は最大45m) を提供し,高速道路では高光線が150mの可視性を拡張します.LEDチップ (色温5500K) は冷たい白い光を放出します伝統的なハロゲン電球と比較して目の疲労を軽減し,道路標識/車道標識の認識を強化します.
2. 適応式照明の互換性: 2016年式S2021年式Sの適応型正面照明システム (AFS) で動作します.AFSを搭載している場合は,ヘッドライトは方向調節入力 (例えば,右に曲がるときに右に傾きます) 盲点を照らすために曲がりくねりの道路での安全性を向上させる
3. 昼間走行灯 (DRL) と信号統合: 昼間可視性要件を満たす内蔵LEDDRL (明るさ1500cd) とアンバーLEDターン信号 (点滅頻度1.5Hz) を統合.DRLは,車両がオンになっているときに自動的に起動します.ターンシグナルが車両のBCMと同期され,一貫した動作が保証されます.

耐久 的 な 建築 と 技術 的 な 特徴

• ハウジング&レンズ:外蓋は,UV耐性コーティング付き,衝撃耐性PC (ポリカルボネート) 材料を使用し,石の衝撃やUV消化による裂け目に耐える (ASTM G154UVテスト1000時間合格).レンズは防霧コーティングで処理されます.湿った環境で凝縮を防止します.
• 光源とモジュール: LEDチップ (寿命 ≥50,000時間) は,安定した性能を維持するために銅製の散熱器と扇風機冷却システムを使用します (過熱によって生じる明るさの損失を回避します).組み込み制御モジュールはTeslaの CANバスプロトコルと一致します車両の電気システムとのシームレスな通信を保証する (エラーコードがない).
• 天気 封印: IP6K9K 防塵/防水 耐圧洗車や大雨に耐える.内部に水が入らない.また,温度変動 (-40°Cから85°C),極端な気候に適している.

設置

1. 車両の準備: 車両をオフに,12Vバッテリーを切り離す (電気ショートカットを避けるために). フットを開けて右のフロントヘッドライトを位置付け (3×13mmボルトで固定:上 2つ,横 1つ).

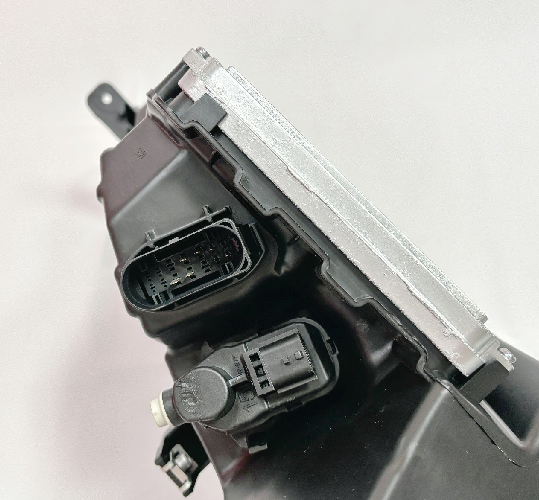

2. 古いヘッドライトを削除する旧ヘッドライトの裏側から電源接続器 (3ピン,電源と信号のために) を切断します. 3ボルトを取り除くために13mmのソケットを使用して,前にヘッドライトを引っ張って (マウントクリップを緩めるために慎重に振って) 脇に置いて.
3. 設置前の検査: フロアライトの穴を乾いた布で掃除し,固定クリップの損傷を確認 (壊れた場合は交換する) 新しいフロアライトのレンズから保護フィルムを取り除く.
4. 新しいヘッドライトの設置1053574-00-E を穴に並べて,その位置に押して (クリップを押して) 3×13mm のボルトを手動で締めます.電気コネクタを再接続します.
5. トルク固定と試験:トルクキーを使用してボルトを8±0.5 Nm (テスラ仕様に応じて) に締めます. 12Vバッテリーを再接続し,車両をオンにして,テストします:低/高光線,DRL,ターン信号,AFS (装備されている場合) が正常な動作を確認する.
6. アライナインメントチェック: 設置後,照明線の並び方を確認してください (ヘッドライトの並び方を調整するツールを使用するか,テスラサービスセンターを訪問してください) 向かっているドライバーを目立たせないようにします.

注: この部分は前側右側専用2016年2021年モデルSでは,2016年前または2021年後のヘッドライト組を使用しないようにしてください.車両の電気プロトコルやマウントポイントに一致しないため.
