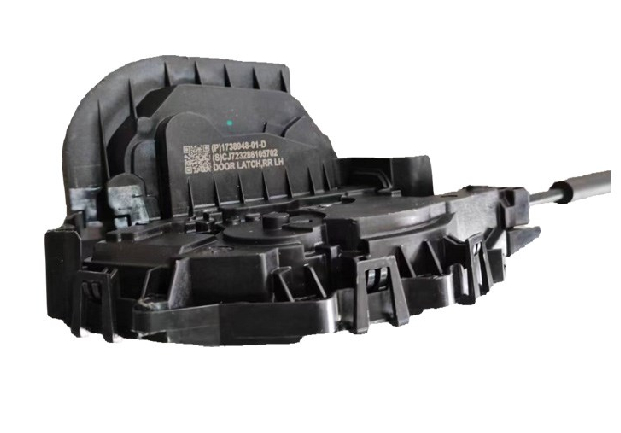

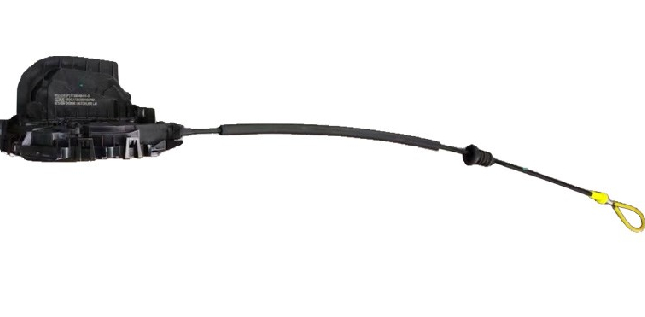

2023+ Tesla Model 3 için arka sağ el (RH) Kapı kilidi.

Temel İşlevler

1. Senkronize Kilitleme & Kilitleme Açma
   Model 3'ün Beden Kontrol Modülü (BCM) ile birlikte çalışır, anahtarlık, arabanın dokunmatik ekranı veya dış kapı kolu üzerinden kilitleme / kilitleme komutlarını yürütür.Sürüş sırasında kazara açılmasını önlemek için kapıyı sağlam bir şekilde kilitlemek için paslanmaz çelik saldırı iğnesini (sağ arka kapı sütununda) bağlar.Kilitlenmediğinde, kapıyı kolay erişim için minimum güçle açmasını sağlar.
2. Düzgün Açma/Kapatma ve Durum Geri bildirimi
   İç / dış kolu ile koordine edilen hassas mekanik bir bağlantı ve yüksek tepki veren elektronik solenoid özelliğine sahiptir:Dış kolu bastırmak (veya iç kolu çekmek) kilitleme çubuğunu çözmek için solenoidi tetiklerKapı tamamen kapatılmadığı takdirde "yarı kilit" işlevini de içerir.kilit geçici olarak saldırganı yakalar (kapının açılmasını engeller) ve gösterge panosuna bir sinyal gönderir, sürücüyü “Sakın sağ arka kapıyı kapatma” için uyarır.
3. Çarpışma ve Acil Koruma
   Tesla'nın kaza ve acil durum senaryoları için sıkı güvenlik standartlarını karşılar:

• Çökme Otomatik KilitlemeKapının çıkışını önlemek ve yolcuları korumak için çarpışma sırasında kapıyı otomatik olarak kilitler.
• Mekanik acil çıkış: Elektrik sisteminin arızalanması durumunda (örneğin, bir kazadan sonra elektrik kesintisi) kapıyı açmak için manuel bir çekme-tab bağlantısı (sağdaki arka kapının acil durum paneli üzerinden erişilebilir) korur.
• Çocuk Güvenliği Kilitine Uyumluluk: Arka kapının manuel çocuk güvenliği kilidine entegre edilir kilidin bağlanmasıyla iç kolu devre dışı bırakılır ve çocukların araç hareket ederken kazara kapıyı açmasını önlenir.

Dayanıklı İnşaat ve Teknik Ayrıntılar

• Mekanik çerçeve: Ana kilit vücudu, çarpma ve deformasyon karşısında dayanıklılığı ≥ 80MPa olan cam lifle desteklenmiş PA66 plastikten yapılmıştır.Kaldırma oranı 50'den fazla olan bir kıyafet için sertleştirilmiş çelik kullanın.,000 açma / kapatma döngüsü (OEM dayanıklılığına eşleşen).
• Elektronik bileşenler: Dahili solenoid, istikrarlı elektrik performansı için bakır bobinler (izoleasyon sınıfı B, 130 °C'ye dayanır) kullanır.Hall etkisi konum sensörü (kilitli/kilitsiz/yarı kapalı durumunu algılar) %1'lik bir doğruluğa sahiptir., BCM'ye gerçek zamanlı geri bildirim sağlamak (sahte gösterge panosu uyarılarından kaçınmak).
• Çevre Mühürlenmesi: İç mekanizmaya giren su, toz ve araba yıkama kimyasallarını engellemek için IP6K7 derecelendirilmiş kauçuk dikişlerle donatılmıştır: pas, kısa devre veya solenoid arızasının önlenmesi.Ayrıca aşırı sıcaklıklara (-40°C'den 85°C'ye) dayanır, sıcak yazlar, soğuk kışlar veya kıyı ortamları için uygundur (tuz korozyonuna dirençlidir).

Kurulum öğeleri

1. Aracın Hazırlanması: Aracın gücünü kapatın; sağ arka kapıyı açın ve kapının iç panelini çıkarın (plastik klemleri ayırmak için bir dekore aracı kullanın,sonra pencere anahtarı kabloları ve iç kolu kablolarını ayırın (kayıp bağlantılardan kaçınmak için kablo konumlarına dikkat edin).
2. Eski Kilitleri Kaldır: Eski kilidi bulun (kapının içindeki metal çerçeveye monte edilmiş, 3 x 10 mm'lik vidalarla sabitlenmiştir).Elektriksel bağlantıyı (solenoid ve sensör için) ve mekanik kabloları (iç / dış tutaklara bağlı) ayırın. 3 vidaları çıkarmak için 10 mm'lik bir soket kullanın, sonra eski kilitleri çekin (kabelleri bükmekten kaçının).
3. Kurulum öncesi kontrol: Kapı çerçevesinin montaj yüzeyini kuru bir bezle temizleyin.Sıkıştırma çubuğunun (kapı sütunundaki) gevşemesini kontrol edin veya paslanmışsa sıkıştırma çubuğunun çilingirlerini sıkıştırın veya sıkıştırma çubuğunu değiştirin..
4. Yeni Kilitleme Kuruluşu: 1738947-01-D'yi kapı çerçevesinin montaj delikleriyle hizala; elektrik bağlantısını ve mekanik kabloları yeniden bağlayın (kabloların pürüzsüzce, hiçbir bükülme olmadan yönlendirilmesini sağlayın).Çapraz iplemeyi önlemek için 3 x 10 mm'lik vidaları elle sıkıştırın.
5. Döner Bağlama: Çapları 8±0.5 Nm'ye kadar sıkmak için bir tork anahtarı kullanın (Tesla'nın 2023+ Model 3 özelliklerine göre).
6. Fonksiyon testi: İç kapı panelini yeniden yerleştir, aracı çalıştır ve test et:
   • Anahtar çubuğu ve dokunmatik ekranla kilit/kilit açma (doğru bağlantıyı doğrula);
   • Kapıyı 5~10 kez açın/kapayın (sıkıştığını kontrol edin, “yarı kilitli” uyarı işlevlerini sağlayın);
   • Çocuk güvenliği kilidini çalıştırın (iç elinin devre dışı bırakıldığını kontrol edin);
   • Tam elektrik senkronizasyonunu sağlamak için BCM hata kodlarını temizleyin (Tesla teşhis aracı ile).

Not: Bu bölümArka sağ (RH) özel- Ön kapı kilitleri veya arka sol (LH) kilitleri (örneğin, 1738948-01-D) ile değiştirmeyin. uyumsuz kilitler kullanmak kapı arızasına neden olabilir veya güvenlik sisteminde hatalar tetikleyebilir.
